Création d'une infrastructure réseau d'une succursale.
Création d'une infrastructure réseau d'une succursale.
L'objectif du projet est de concevoir et configurer l'infrastructure réseau d'une succursale de l'entreprise Rudy and Theodor Company.
En tant que technicien réseaux et télécoms, je dois préparer et configurer les équipements réseau (commutateurs, routeurs, PC), les services réseau de base (serveur DHCP, serveur web, etc.), tester et valider le fonctionnement du réseau, en s'assurant qu'il est opérationnel et conforme aux exigences du cahier des charges.
Ce projet implique la mise en place d'un réseau local structuré, avec la segmentation en VLan, l’adressage IP et le routage inter-VLan.

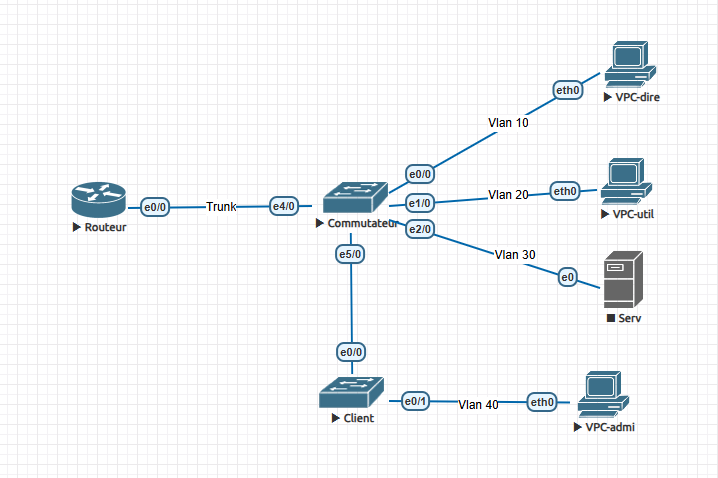

Tout d'abord, j'ai créé et connecté les différents équipements réseau dans EVE-NG, puis j'ai affecté les ports aux différents VLAN afin d'organiser la segmentation du réseau. Ensuite, j'ai défini le plan d'adressage IP, avec des sous-réseaux spécifiques pour chaque VLAN, et configuré les interfaces réseau, les passerelles ainsi que le routage inter-VLAN sur le routeur.
Par la suite, j'ai mis en place le serveur Linux en tant que DHCP pour l'attribution automatique des adresses IP aux PC. J'ai utilisé Wireshark afin d'analyser les trames et le trafic réseau, avant de déployer et tester un second commutateur en activant le protocole VTP pour synchroniser les VLAN entre les équipements.
Enfin, j'ai supprimé le service DHCP sur le commutateur et migré cette fonctionnalité vers le serveur Linux, puis j'ai configuré un relai DHCP (IP Helper-Address) sur le routeur pour assurer la transmission des requêtes DHCP vers le serveur.
Lors de l'implémentation du service DHCP, un problème technique a ralenti le projet, notamment un blocage des requêtes DHCP. Les demandes envoyées par les hôtes ne parvenaient pas jusqu’au serveur Linux, empêchant ainsi les machines d’obtenir une adresse IP dynamique.
Pour résoudre ce problème, j’ai activé la commande IP Helper-Address sur le routeur, ce qui a permis aux requêtes DHCP des VLANs clients d’être correctement acheminées vers le serveur Linux, assurant ainsi une distribution automatique des adresses IP aux équipements du réseau.
Au cours de ce projet, j'ai renforcé mes compétences en administration réseau, en particulier dans la conception et la configuration d’une infrastructure informatique complète. J’ai perfectionné ma maîtrise des VLAN, du DHCP, ainsi que du déploiement et de la synchronisation des VLAN, ce qui m’a permis d’acquérir une meilleure compréhension de leur fonctionnement et de leur mise en œuvre.
